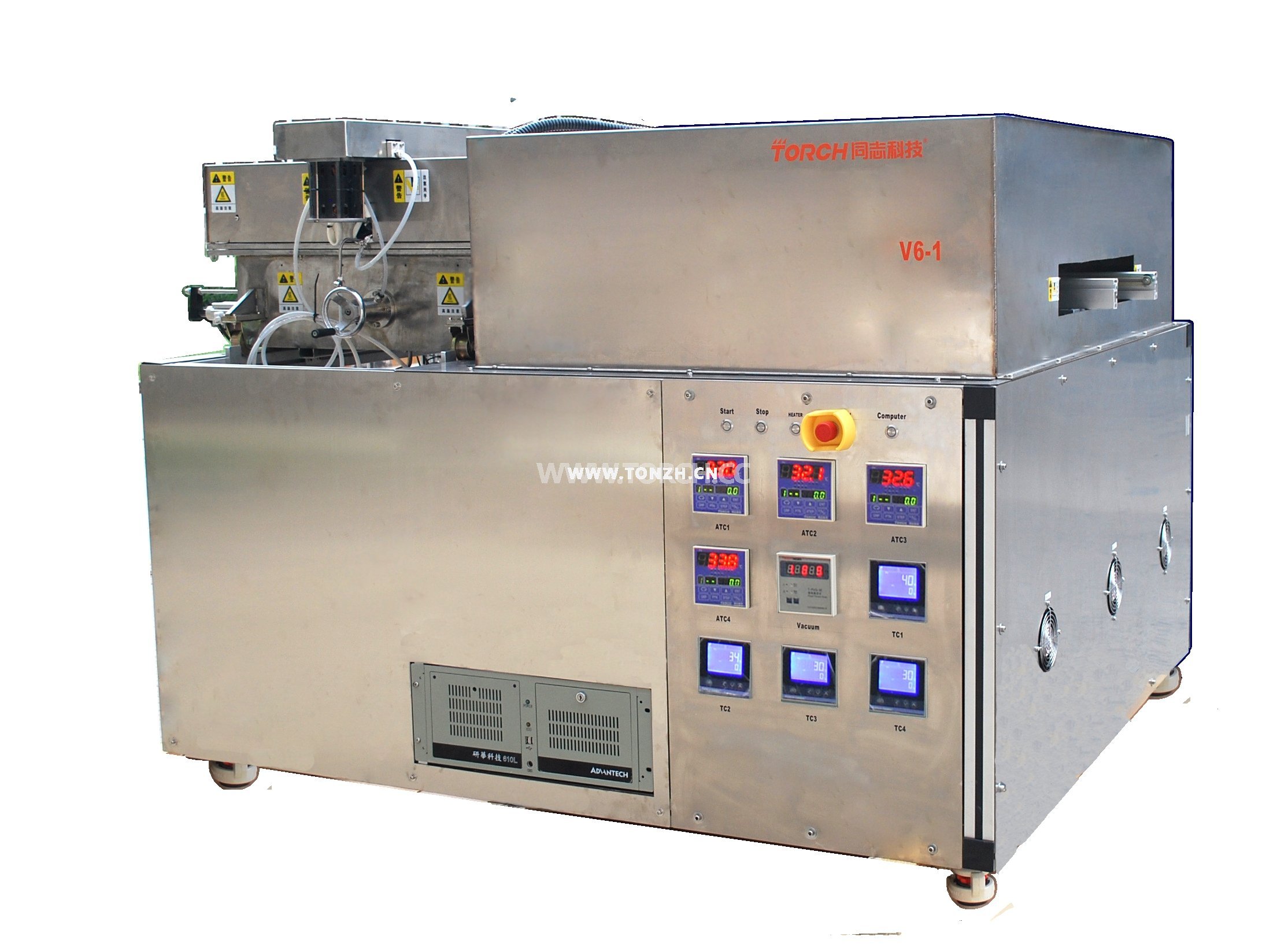

在线式真空回流焊 —— V6/V6L
型号：
规格：
材质：
扭力：
寿命：
特点：
应用范围：
是否提供定制：是
咨询热线：400-998-9522
详细介绍
1. V系列真空回流焊机取自英文VACUUM 首写字母。意为专业的工业级真空回流焊机。
2. 为什么要采用真空回流焊机?目前行业主流的焊接工艺都是用烙铁、波峰焊、回流焊等工具或设备焊接，后来加上氮气保护，升级为氮气无铅回流焊机。但是对一些要求很高的焊接领域，譬如军工产品、工业级高可靠性产品，就是氮气保护也达不到产品的可靠性要求。像材料试验、芯片封装、电力设备、汽车产品、列车控制、航天、航空系统等对电路高可靠性的焊接要求，要减少焊接材料的空洞和氧化。如何有效降低空洞率，减少焊盘或元件管脚的氧化，真空回流焊机是理想的选择。要想达到高焊接质量，采用真空回流焊机。这是德国、日本、美国等国家SMT焊接的新工艺创新。
3. 行业应用：V系列真空回流焊机是R&D、工艺研发、有低至高产能生产的理想选择，是军工企业、研究院所、高校、航空航天等领域研发和生产的理想选择。
4. 应用领域：主要应用于芯片与基板、管壳与盖板等的无缺陷焊接和产生无助焊剂焊接，如IGBT封装、焊膏工艺、激光二极管封装工艺、混合集成电路封装、管壳盖板封装、MEMS及真空封装。
5. 真空回流焊目前已成为欧美等发达国家军工企业、航空、航天等制造的选择，并且已在芯片封装和电子焊接等领域得到广泛应用。
特点：
1. 真空环境下的焊接。真空0.5-5kPa
2. 低活性助焊剂的焊接环境。
3. 专业的软件控制，达到好的操作体验。
4. 高达行业40段的可编程温度控制系统，可以设置工艺曲线。
5. 温度设置采用触摸式升降，直接手拉曲线，就能设置出更接近焊接材料工艺曲线的工艺。
6. 循环水冷技术，实现快速降温效果。
7. 二组在线测温功能。实现焊接区域温度均匀度的准确测量，为工艺调校提供支持。
8. 可选择甲酸、氮气或者其他惰性气体，满足特殊工艺的焊接要求。
9. 在线实时工艺视频摄录系统。为每一个产品的焊接过程进行视频录像，为以后的质量跟踪反馈提供强有力的证据，同时该功能对焊接工艺的研究和材料的试样提供数据支持。
10.真空回流焊最高温度为400℃(更高可选)，满足所有软钎焊工艺要求。
卖点：
1. 高质量、防氧化的焊接环境
2. 四组在线式实时测温
3. 特别适用于军工、航空、航天等产品的研发制造
4. 高达400℃的高温焊接
5. 高达10-6mbar的高真空环境
6. 整机标配水冷系统
7. 配置助焊剂回收功能及废气净化功能
技术参数：
| 型号 | V6 | V6L |
| 焊接面积 | 610mm*610mm | 800mm*750mm |
| 炉膛高度 | 40mm(80mm可选) | 40mm(80mm可选） |
| 温度范围 | 最高可达400℃(600℃可选） | 最高可达400℃(600℃可选） |
| 接口 | 串口/USB | 串口/USB |
| 控制方式 | 40段温度控制+真空压力控制 | 40段温度控制+真空压力控制 |
| 温度曲线 | 可存储若干条40段的温度曲线 | 可存储若干条40段的温度曲线 |
| 电压 | 380V 57A | 380V 68A |
| 额定功率 | 22kw | 26kw |
| 实际功率 | 10kw/(20A) | 12kw/(31A) |
| 外形尺寸 | 1750*1500*1300mm | 1900*2700*1300mm |
| 重量 | 550kg | 600kg |
| 最大升温速度 | 220/min | 160/min |
| 最大降温速度 | 80K/min,110K/min | 70K/min,100K/min |
选配件：
【标配】
1. 主机一台
2. 工业级触摸屏控制电脑一台
3. 温度控制器一套
4. 压力控制器一套
5. 闭环式水冷系统一套
6. 四路测温模组一套
7. 真空压力变送器一套
8. 惰性气体或者氮气控制阀一套
9. 水箱一套
10. 冷水机一套
【选配】
1. 抗腐蚀膜片泵，真空 10mba
2. 旋转式叶片泵，小于5Pa的真空
3. 涡转分子泵系统，用于 10-3Pa的真空
4. 甲酸性(本机安装)
5. 元件夹具
