真空退火炉H2S

型号:
规格:
材质:
扭力:
寿命:
特点:
应用范围:
是否提供定制:

咨询热线:400-998-9522

详细介绍

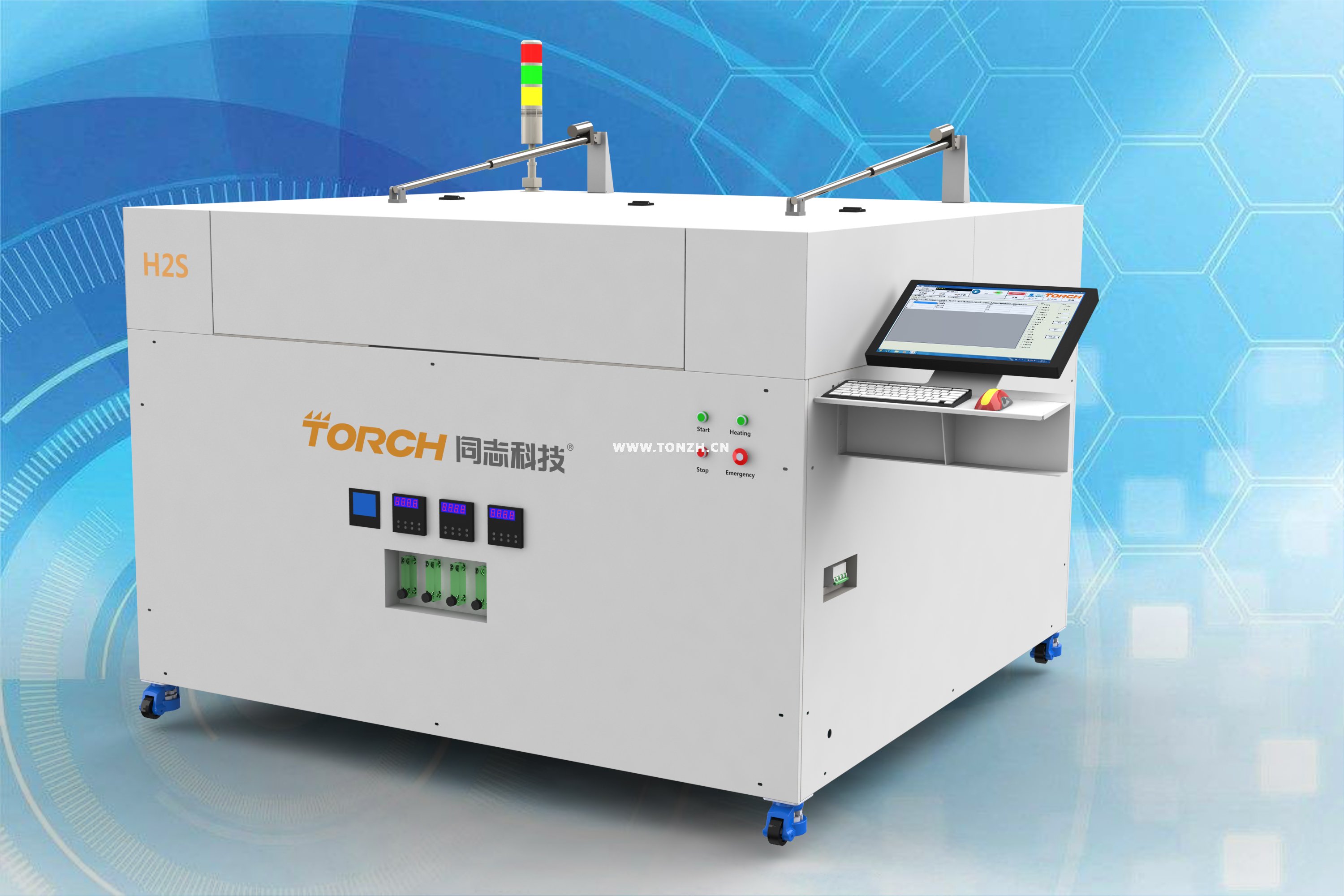

H2S真空退火炉

H2S是一款大尺寸的真空退火炉,加热板面积1100*550mm,可以实现较大尺寸工件的退火工艺或小尺寸工件的大批量退火工艺处理。适应范围广,适合客户的各种生产需求。
设备简介:
1、加热系统:设备配置加热系统,同时在真空环境下进行工作。
2、真空系统:设备配置直联高速旋片式真空干泵,可快速实现炉腔达到高真空环境。
3、冷却系统:设备采用氮气冷却系统,保证在高温真空环境下可以快速降温。
4、软件系统:升降温可编程控制,可根据工艺设置升降温曲线,每条曲线都可自动生成,可编辑、修改、存储等。
5、控制系统:软件模块化设计可独立设置工艺曲线、真空抽取、气氛、冷却等,并可合并生产工艺,实现一键操作。
6、气氛系统:设备实现无助焊剂焊接,可充入N2、HCOOH等还原或保护性气体。
7、数据记录系统:具有不间断的实时监控和数据记录系统,软件曲线记录、温控曲线保存、工艺参数保存、设备参数记录、调用。
8、保护系统:八项系统安全状态监控和安全保护设计(焊接件超温保护、整机温度安全保护、气压过低过高报警保护、水压保护、安全操作保护、焊接时冷却水路保护、液位保护、断电保护)。

特点:
1、高真空,腔体真空度数值实时显示,并可控制和调节
2、快速的降温速度:腔体中设立了独立的水冷和气体冷却装置,使被焊接器件实现快速降温。
3、低空洞率的焊接质量:确保焊接之后,大面积焊盘实现3%以下的空洞率
4、可满足各种材料的高温真空退火工艺。同时可满足高铅焊料、无铅焊片等材料的高温焊接要求和焊锡膏真空环境高质量焊接的技术要求。
5、高产能:大面积焊接实现器件大批量生产。

技术参数
电源:380V±10%,50HZ±1HZ
环境温度:10 — 30℃
相对湿度:< 60%
有效工作尺寸(宽*高*深):550mm*1100mm*150mm(实现大批量真空退火生产)
设备最大装载量:工件可大于400kg
加热方式:电加热
额定工作温度:100 —300℃
最高温度:400℃
温度均匀性:±2%℃(100 — 300℃)
系统控温精度:±1℃
升温速率:Max 5-7℃/min(满载300kg)
降温速率:Min5-7℃/min(满载300kg)
真空度:工作真空度≤1.5Pa(包含所有夹具、工件)




此文关键词:真空退火炉,大面积真空退火炉,大尺寸真空退火炉
